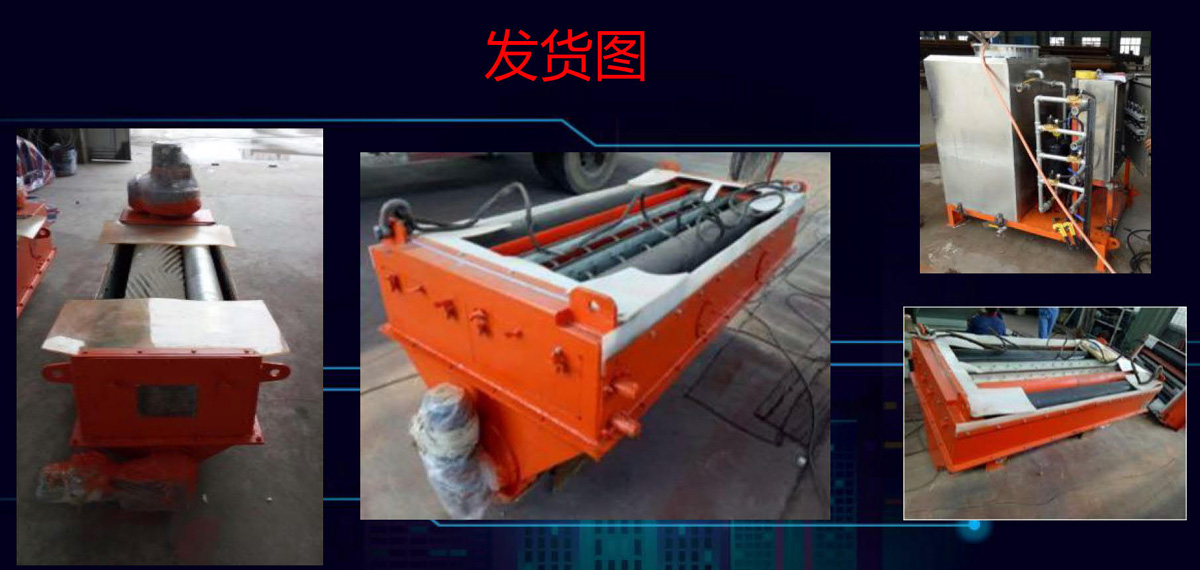

带式输送机胶带回程清洗机
带式输送机胶带回程清洗机（以下简称清洗机，分为干 式和湿式）适用于输送机回程皮带的清洗工作。本产品能有 效清除胶带表面的粘附物，并具有延长输送带机托辊的使用寿命、避免扬尘、改善环境、节省物力和人力资源等功能。
本系列产品规格型号齐全，适用范围覆盖所有带宽，适应于各种带速。

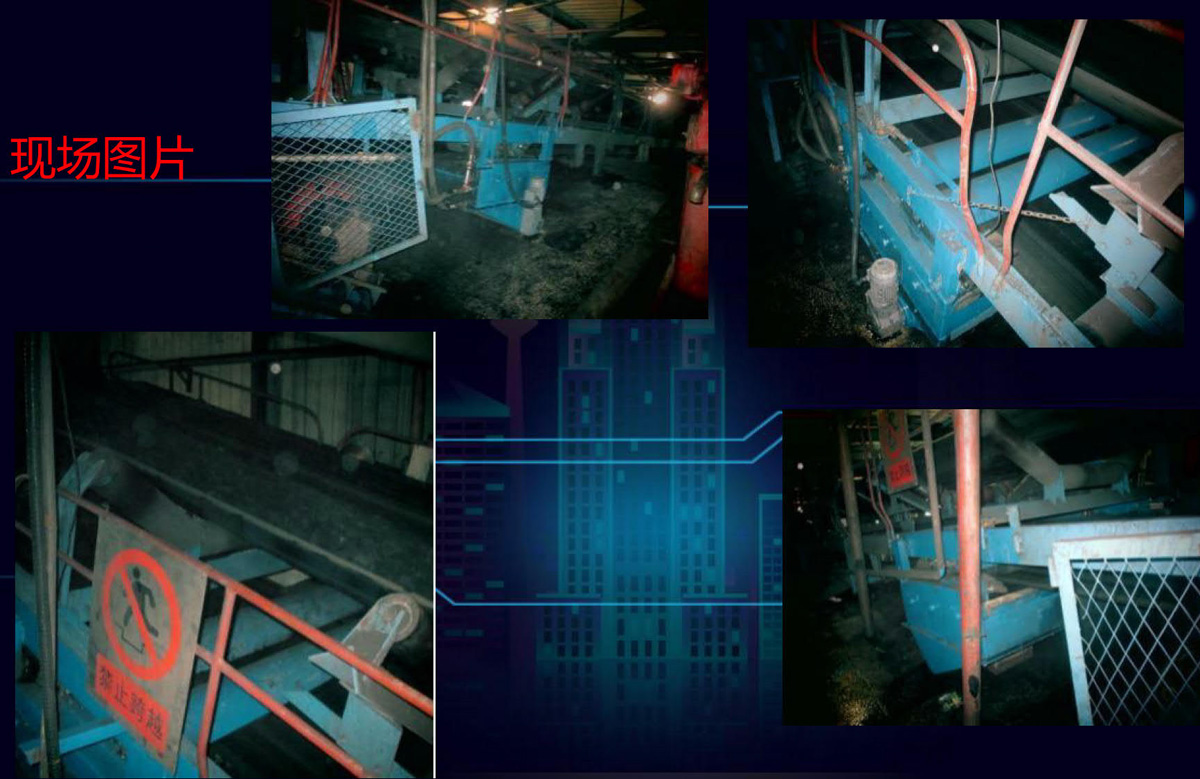

安装位置
清洗机安装在回程皮带下面，靠近皮带机卸载辊筒处

名称	外型参考尺寸
	长度：	宽度：	高度：	备注：	工作原理
湿式清洗机	L≧950mm	W=机架宽度+100mm	H≧950mm (高度为皮带机架槽钢下表面至地面的距离)	现场具体情况 需要技术人员 现场勘测。	分为工作模式和非工作模式两种状态。 工作模式：当皮带机工作时，自设备与皮带机信号连锁随即进入工作 ，增压泵启动，电磁阀开启， 自动投退装置压下皮带，使输送机 的运输工作皮带面充分与转动辊接触；喷淋系统开始对皮带均匀喷水， 然后由第一道清洁器清除皮带表面杂物，第二道清洁器细化处理杂质， 第三道除湿装置进行水份的清洁，以使皮带机达到清洗的效果；杂物和杂质随机排入回收箱体中，排污螺旋启动将杂物由排污管道排出。 非工作模式：皮带机停止后，清洗系统结束清洗工作，自动投退装置抬起，使皮带恢复 到初始状态，皮带工作面离开转动辊和清扫装置。 备注说明：当设备在正常工作中如突遇断水、缺水等状况，系统检测不到水源时，为保证输送皮带不受到损伤， 自动投退装置抬起结 束工作，使皮带脱离接触面，直到检测到水源信号，清洗系统才能继续恢复工作。
干式清洗机	L≧720mm	W=机架宽度+550mm	H≧720mm (高度为皮带机架槽钢下表面至地面的距离)	现场具体情况 需要技术人员 现场勘测。	通过两个升降装置安装在带式输送机的机架上，清扫器固定在输 送机回程皮带的下方，使传动辊与输送机回程皮带接触；通过弹簧托 起传动辊对皮带是施以压力；主动调整清扫器，使滚刷清扫器刷毛的尖顶部位与“ 回程皮带”的下表面轻微接触。当输送机运转时，利用摩擦力使“传动辊”跟随输送机旋转，经传动箱带动清扫刷辊旋转，且与回程皮带的运动方向相反，从而将回程皮带上的粘附物弹扫下至下箱体内，在运行过程中，除尘系统保持运行，减少现场灰尘的产生，保持环境清洁。最后每隔30分钟，排灰螺旋将箱体底部积累的灰尘排出。

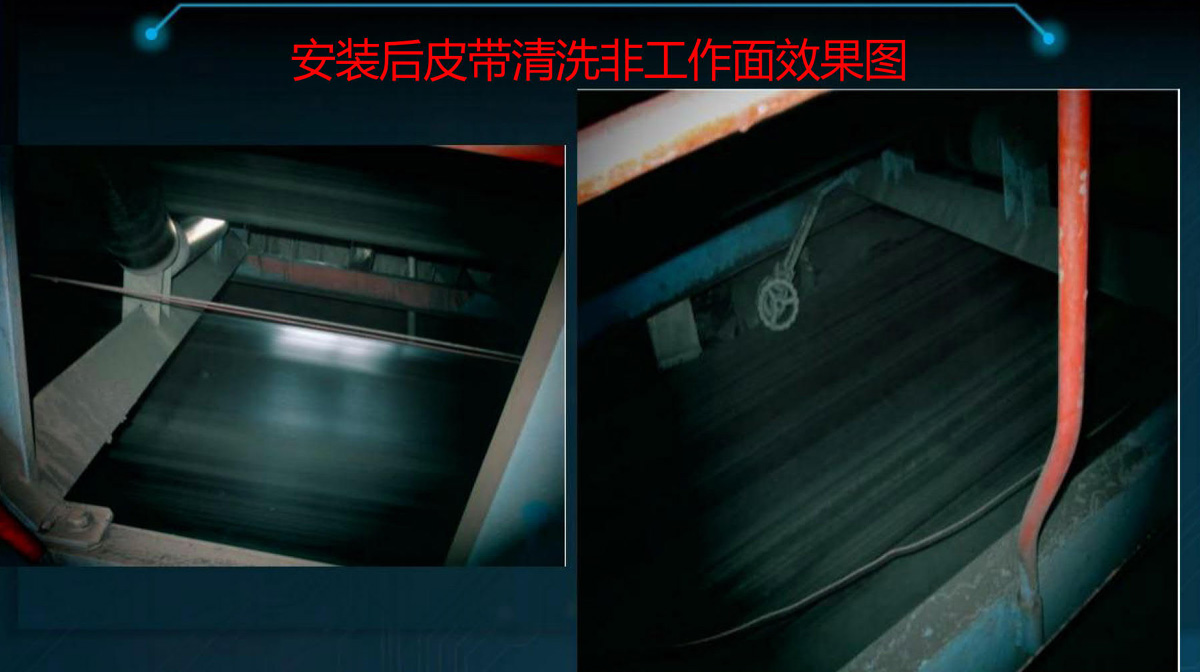

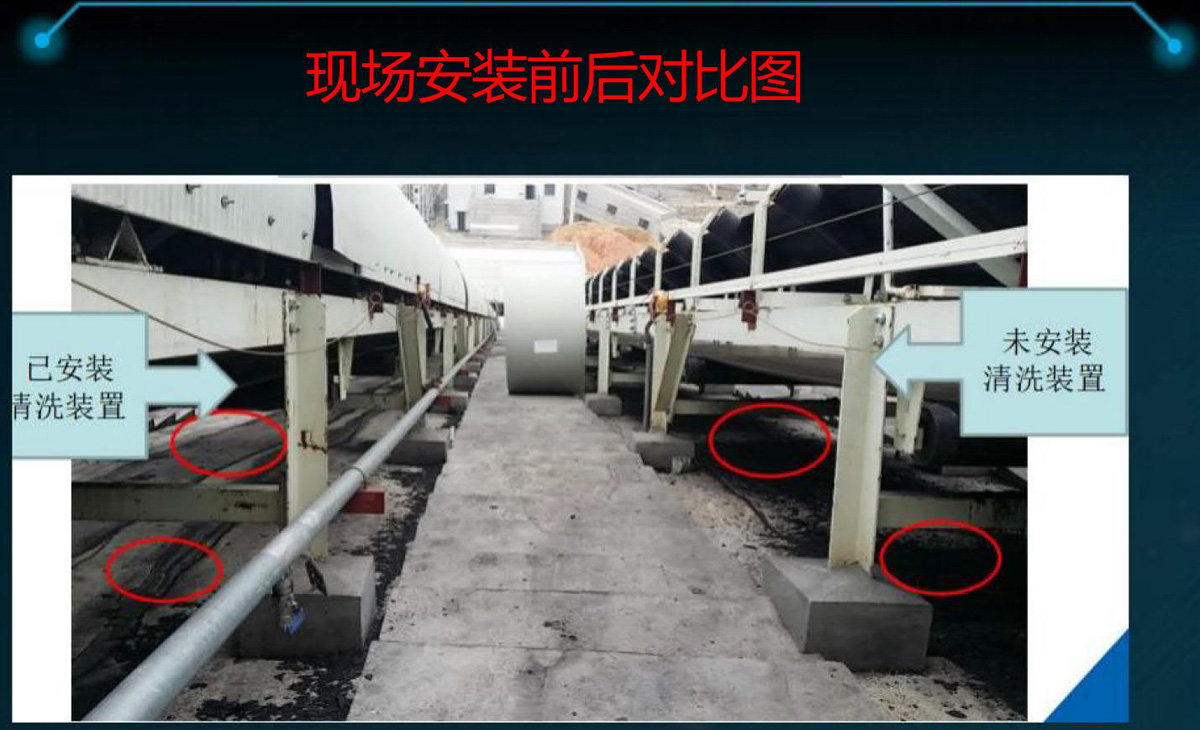

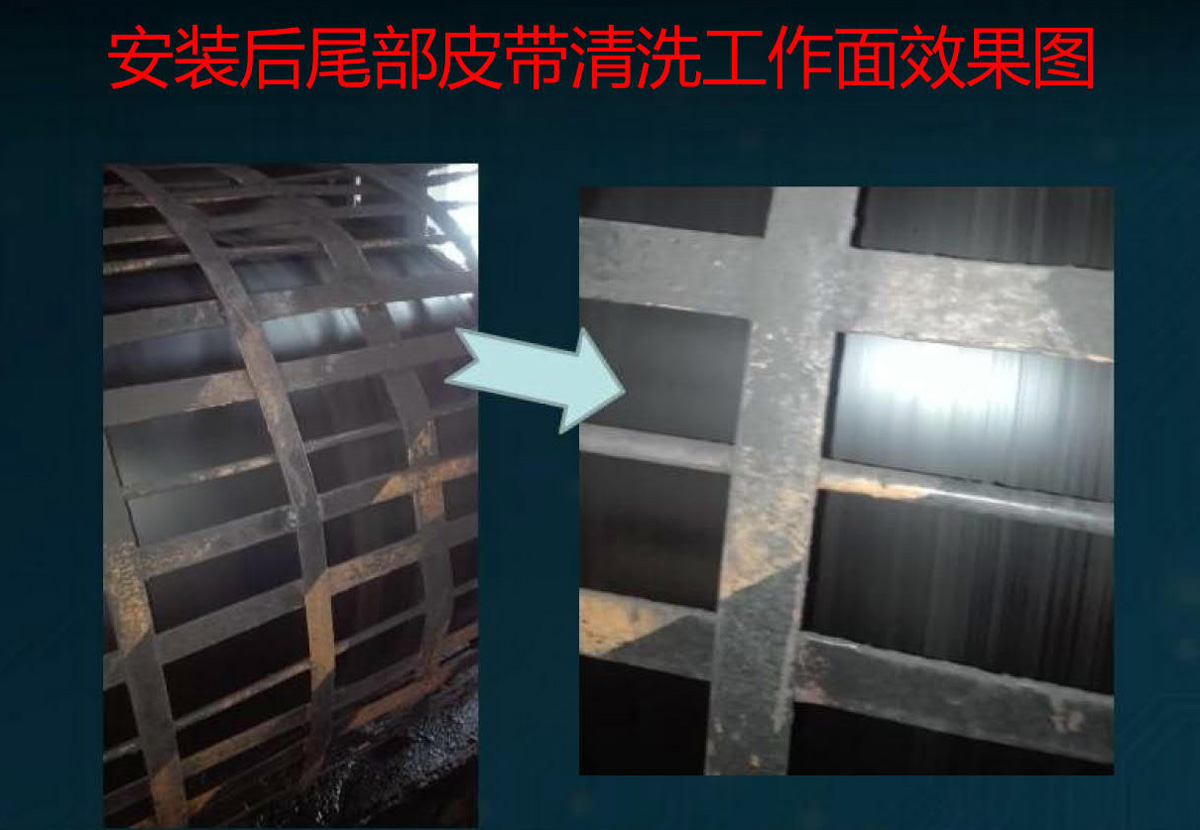

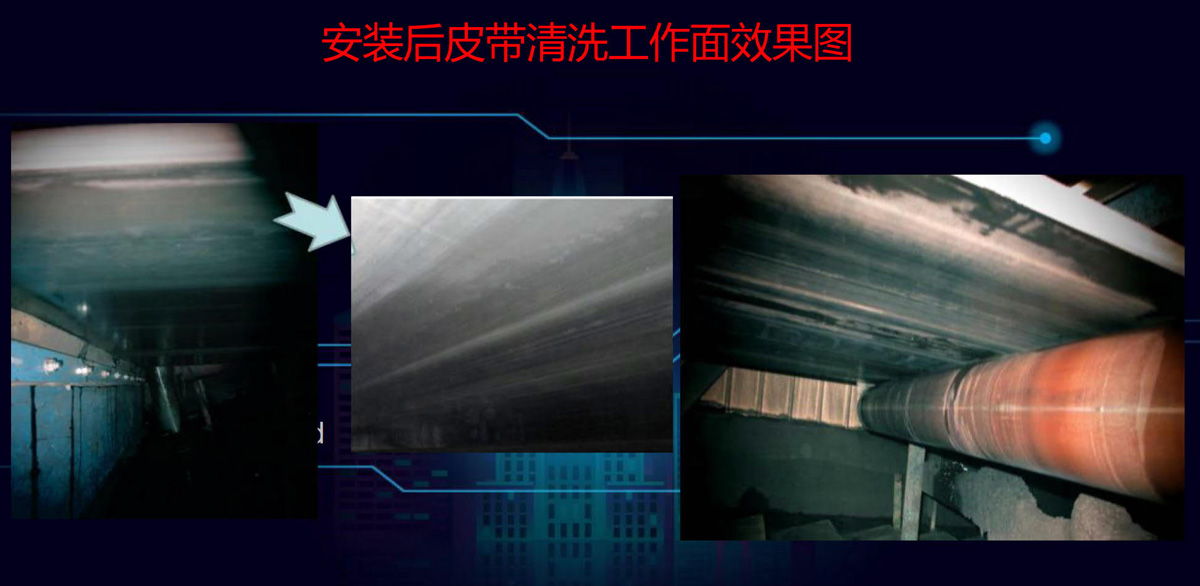

清洗机技术特色

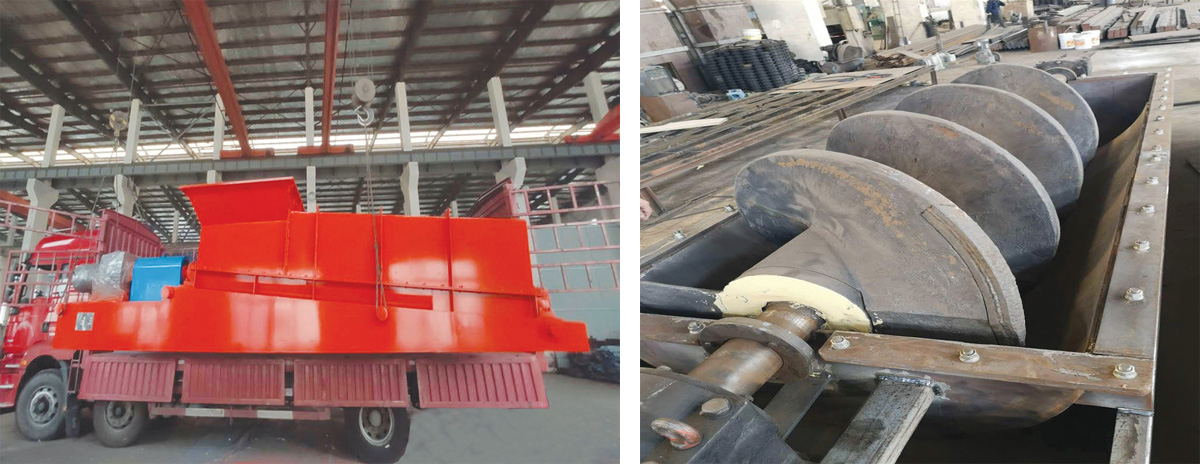

排污方式	目前市场上清洗水箱的污泥排放形式，主要采用大量的水冲洗，此形式耗费大量 水，而且此形式由于使用大量喷嘴，当喷嘴堵塞后，就会使污泥排放不出去，导致箱体内部滞留大量煤泥。 清洗机采用螺旋排污，从根源上减少设备维护量，可以排出大块煤泥，而且还能够适应过多煤泥，自动适应载荷，逐步逐层清除煤泥

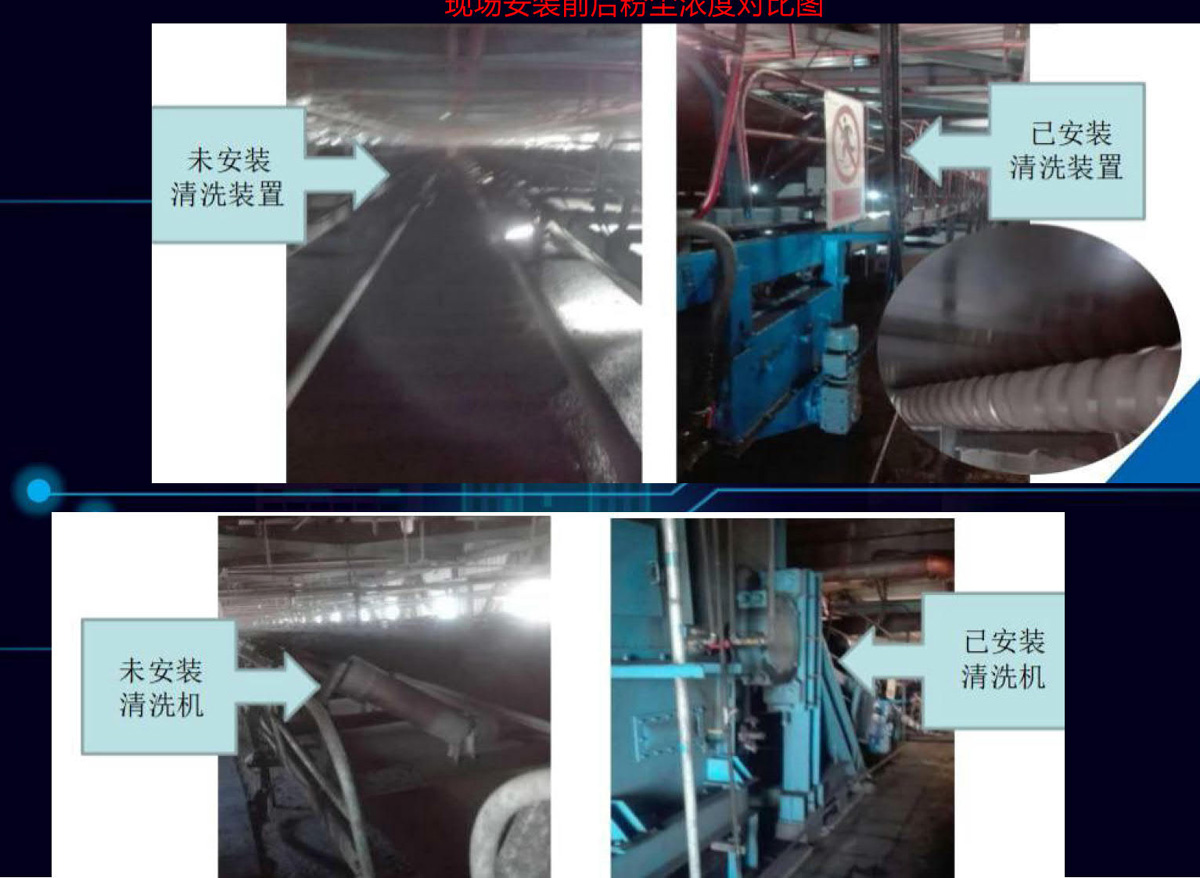

密封结构	清洗机为密封箱体，安装后与皮带形成相对密封空间，有效防止工作模式清扫时造成大量的水、灰尘往箱体外部四溢，有效改善工作环境。

湿式清洗机技术特色
清洗方式	湿式清洗机的清洗方式与传统意义上的“冲洗”完全不同，主要通过以下步骤进行清理： 雾化侵润皮带→软化其表层粘附物→刮刀分离顽固粘附物→清扫器清除水分及粘附物→擦拭橡胶保持其清洁干燥
压辊系统	清洗机分工作模式和非工作模式，采用PLC自动控制，压辊系统跟随输送机的启停进入压下和抬起。此功能可以减小刮刀清扫器和除水清扫器的磨损，从而提高清洗机的整体寿命。
刮刀清扫器	清洗机清扫器，由合金耐腐蚀弹簧片、机架、硬质合金刮刀组 成。不仅可有效清除皮带上的粘附物，而且能富有弹性的通过皮带接头和皮带凸起的局部段。
除水清扫器	用于喷水系统的柔韧聚氨酯刮刀比输 送带宽150毫米，有助于去除所有水份；弹簧张紧装置确保聚氨酯刮刀与皮带 完全接触，且能自动补偿磨损量。
配电要求	在距离设备安装位置水平距离6米范围内需安装电控箱。 电控箱配备：380V 50HZ电源，配电功率为不大于2千瓦。 须配置从电控箱到设备的管线。 注 ：如果靠近的A,B 两个清洗装置 ，共用一个电控箱。
配水要求	在距离设备安装位置水平距离10米范围内（皮带机周 边，不穿过走廊）提供：水源（工业水或冲洗水），供水水管管径不小于DN25，供水压力不低于0.3Mpa
排污要求	在设备下部地面应设地漏， 能够连接管径不低于DN150排污管。 清洗装置下部漏斗接到地漏的连接管须不 影响走廊行走。地漏下配套管径不低于DN150排污管（镀 锌管）接到周 边总排污管。设计时需要优先考虑排污管垂 直布置，在不具备排污管垂直布置条件的地方，需要考虑增加排污泵，以防排污管堵塞。

干式清洗机技术特色
清扫方式	无动力清扫 当输送机运转时，利用摩擦力使“传动辊 ”跟随输送机进行旋 转，经“传动箱 ”带动“清扫刷辊 ”旋转，且与“ 回程皮带 ” 的运动方向相反，从而将粘附在“ 回程皮带 ”下表面上的附着 物弹扫下来，达到完美清扫的目的。
主动分离	在运行过程中，除尘系统保持运行，减少现场灰尘的产生，保 持环境清洁。最后每隔30分钟，排灰螺旋将箱体底部积累的灰尘排出，以便二次利用。

湿式清洗机耗水量参数表
皮带清洗系统根据输送机带宽的不同，喷淋系统用水量大致如下： 表为本系列清洗系统每分钟(理论)耗水量，单位：升
皮带宽度（毫米）	2Bar	3Bar	4Bar	5Bar
2200	7.02	8.64	9.72	10.8
2000	7.02	8.64	9.72	10.8
1800	5.35	6.59	7.41	8.24
1600	5.35	6.59	7.41	8.24
1400	3.69	4.54	5.11	5.68
1200	3.51	4.32	4.86	5.4
1000	3.51	4.32	4.86	5.4
800	3.32	4.09	4.60	5.12
500	3.32	4.09	4.60	5.12

耗水量为理论近似计算平均值值仅供参考。推荐水压力是4Bar。
