序言
输煤系统明火煤探测监控装置，是针对物料输送系统，特别是火力发电厂的输煤系统安全监控的需要而设计的。系统的设计根据最新发布的国家标准《火力发电厂与变电站设计防火规范》中有关输煤皮带系统“明火煤”监测装置的要求在保证监测灵敏、准确、报警及时、避免误操作的前途下，充分考虑了火力发电厂的运行和安全生产对于可靠性、操作维护方便等方面的要求，为输煤系统的安全运行监控提供了有效的手段。
煤炭在经过长时间的运输及存储之后，由于水分的挥发，压实程度的变化的因素影响易发生自燃,不仅对皮带造成安全隐患如果让已经白燃的煤炭进入储煤场，还会造成更大面积的损失，那么在传输皮带尤其是在进厂煤传输皮带上，加装温度监测设备，将为煤场安全提供有力保障。
二、系统结构

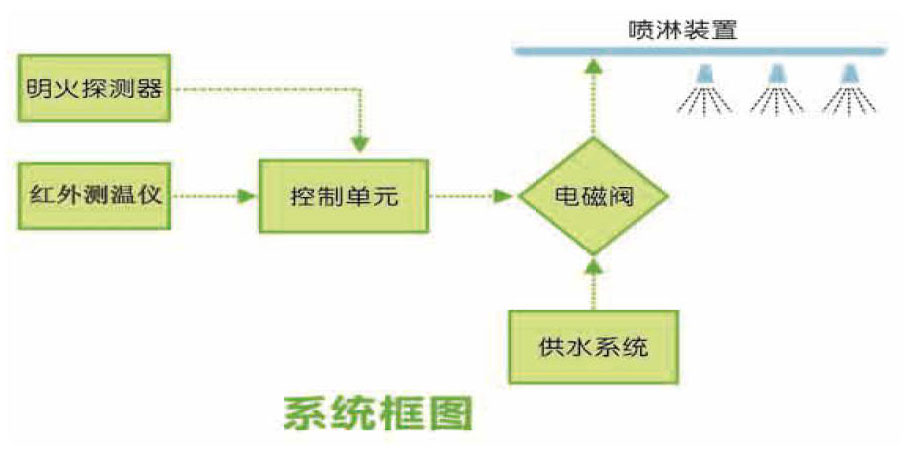

2.1 工作原理
红外测温仪测量输煤皮带上煤炭的实时温度，将数据传送至控制单元，控制单元根据分析数据研判当前煤炭温度是否发生异常，如发生异常，由控制单元发出指令使电磁阀动作，同时与控制输煤皮带速度的变频模块进行连锁，将输煤皮带速度降低到当前速度的二分之一，消防水通过电磁阀控制由喷淋头喷出，以达到扑灭明火或降低煤炭温度的目的，随后输煤皮带恢复正常速度运行。
该检测装置采用微电脑自动控制，从火情的监控、检测到控制输出。程序如下:当探头检测到火情报警后，红外探测控制器发出一个报警信号到微电脑控制系统，微电脑控制器同时发出3个指令:
a).报警指令--控制电气控制柜上和现场控制机房外的声、光报警装置分别发出声光报警，提示现场巡检工作人员。
b).皮带机系统控制指令-给输煤程控系统一个执行指令,由输煤程控系统根据工艺设计要求，对输煤传送带进行控制。或者，根据系统工艺设计的要求，这个执行指令也可以作为输煤皮带机电动机的直接控制指令使用。
c).喷淋装置控制指令--当喷淋指令发出后，根据设定的程序要求，启动喷淋水泵和相应的喷淋电磁阀。控制喷淋装置按照以下顺序完成一个工作流程：开启电磁水阀→喷淋(按照设定的延时)→ 关闭电磁水阀。经工作人员确认火险解除，按下电气控制柜上的复位按钮，报警信号完全解除，系统恢复运行。等待下一个工作流程。
2.2系统设备
红外测温仪：探测输煤皮带上煤炭的实时温度，并将测量数据传送至控制室内的 PLC。
红外探测器：可探测到火焰中的紫外线，并予以警报。不仅可以通过声音报警，还装备有C(C/N--N/0)输出。
电气控制柜:可接收红外测温仪以及明火传感器信号，并具有现场显示数值以及声光报警功能，可把数据通过 485 总线远传给上位机。
上位机软件:可以实时显示传感器数据,可以和消防系统以及输煤系统联动，可以和筒仓安全监测系统以及惰化保护装置共用一套软件。
2.3 系统安装
以输煤皮带为平台，将红外测温仪和明火探测器安装在输煤皮带正上方，报警信号可以和厂区消防设备联动以便及时发现问题灭火。
系统由红外扫描测温装置和配套的喷淋器以及相应的控制柜监测软件组成
2.3.1安装位置
红外扫描测温仪:以输煤皮带为基准面，水平安装在基准面正上方150cm处，红外扫描测温仪固定支架采用国际金属管材，并做防腐防锈处理。
将两组喷头(每组至少4个喷头)沿输送机运行方向布置在探测器的下游沿输煤传送带方向间隔依次均匀排放，均匀、完整覆盖输煤传送带需喷淋区域，覆盖面积满足要求。一般情况下，10米左右的喷淋区域，可以覆盖明火煤落煤口所可能造成的“侵入热源”的区间长度。
2.4 喷淋区域的大小
根据皮带参数，使喷嘴喷出的水帘既能覆盖整个皮带的宽度，又不至于使大量的水喷撒到皮带外面，相邻两个喷头覆盖区域有少许重叠。保证整个喷淋区域无死角。选用广州生产的矩形雾炬喷头，能均匀、完整覆盖输煤传送带需喷淋区域,喷淋装置是沿皮带方向间隔布置。一般情况下，10米左右喷淋区域。
3.优势
3.1 响应时间
| 名称 | 响应时间 |
| 红外扫描测温仪 | <10ms |
| 名称 | 测温波长 | 探测区域 |
| 红外扫描测温仪 | 3-5μm | -20-500℃ |
| 响应波长 | 8-14μm |
| 光学分辨率 | 13:1 |
| 温度范围 | -20~500C |
| 精度 | 读数的士1.5%或士2℃，取最大值 |
| 系统重复性 | 数士0.5%或士2℃，取最大值 |
| 温度分辨率 | 0.1℃ |
| 系统响应时间 | 150ms(95%响应) |
| 发射率 | 0.10~1.10(可调) |
| 透过率 | 0.10~1.10(可调) |
| 信号处理 | 峰值保持 |
| 探头故障自检功能 | 正常，报警，超量程，不稳定，报警故障 |
