智能编码系统由控制箱(简称主机)、信号中继器及配有地址编码终端模块的保护装置组成。系统网络采用RS-485总线制结构，双绞线或光缆连接，MODBUS-RTU通信协议传输信号(超长距离的信号传输可选用新型的级联式CWDM光缆的传输方式)。主机通过RS-485总线监视现场各种保护装置终端，当保护装置开关动作时，主机能直接显示准确的地址，缩短了输送设备排队故障和停机时间。同时向输送程控系统DCS上传解析后的485信号。装置适应输送设备现场面临的极限温度、温度、灰尘、腐蚀性气体、风、雪、雨、雷电等恶劣环境，主机控制核心是人机界面(通用软硬件，方便用户二次开发)和RS-485程序控制器。采用通用HMI组态软件，安装调试简单，预留接口，方便二次开发升级，一台主机可控制1024个点位，容量大、抗干扰能力强，可靠性高。只用一根四芯屏蔽电缆线连接整个系统，减少主控系统PLC、DCS输入点数和电缆用量。

液晶主机说明
胶带机号、地址编号、状态报警、正常运行、动态显示传感器状态。
故障灯：当出现通讯故障时、该灯亮。
启动/停止键：用于启动主机或停止。
通讯灯：指示目前系统通讯状态。


地址编码通讯模块
1)地址编码模块是外置式通用型地址编码模块，它适用于胶带机各种保护开关及其它需要把开关状态通过RS-485总线与上位主机通讯的设计。PLC与人机界面组成通讯控制系统，主机触摸屏显示输送机运行状态；保护开关的位置编号：开关种类等信息。
2)模块采用了最新的二合一技术，即左右侧一对拉绳或跑偏共用一个地址编码模块，提升了地址码的容量，单个主要最大可以搭载512个地址模块(1024个开关点位)，同时也降低后期维护及排查故障的工作量。

项目
模块尺寸：75mm~45mm	信号输送：RS-485
工作电压：DC12~24V	通讯协议：modbus RTU
工作电流：16mA	波特率：9600
信号输入：2路开关量

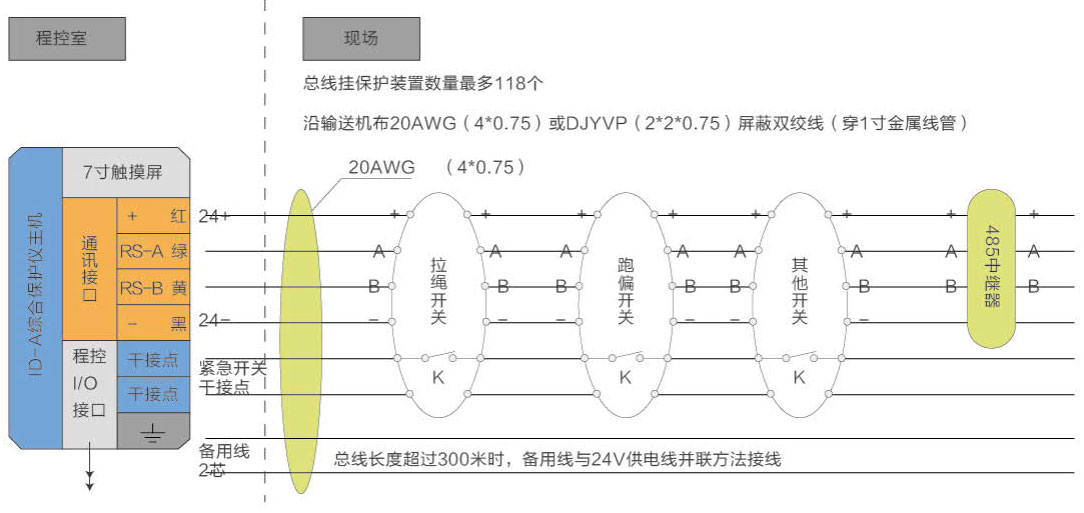

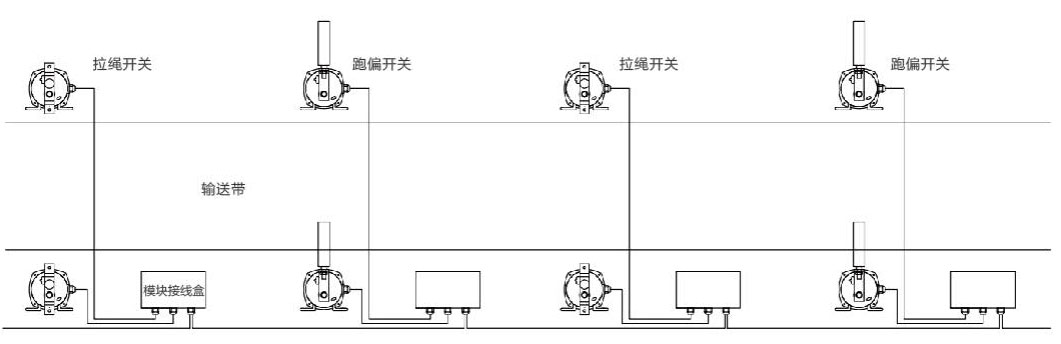

地址编码布线图(可按照要求独立设计)


系统机构可靠性措施
为了适应皮带输送机现场面临的极限温度、温度、灰尘、腐蚀性气体、风、雪、雨、雷电等恶劣因素，提高系统运行可靠性，系统数据信号线采用RS485平衡发送和差分接收，因此抑制共摸干扰能力。如任何终端出现不通讯或断线故障，仅提供报警，不会使用系统运行停止，出现报警时，应即时根据面板提示内容相应处理。电源在传输过程中，如受干扰出现短时过电压，系统保护动作使之不会对通讯终端造成损坏，通讯仍然可靠运行，但线缆，应穿钢管后敷设在不易损毁的地方。系统具有耐8000V静电干扰能力，一般的保护动作也不会造成系统软件硬件故障，通讯电缆线屏蔽层要保证单端接地，减少各种干扰。接地电阻小于4欧姆，若外界不能满足该条件，则可能造成系统保护不完全，出现意外故障。在正常条件下，系统无需维护，若在运行中出现报警，请检查报警提示的部位联线及终端信号电缆的联接，并运行测试程序测试终端情况。通讯电路与传感器开关干接点相互独立，一旦通讯发生故障时，各传感器开关接点部分仍然正常工作，即通讯系统与各传感器接点使用各自独立。
