1、概述
带式输送机用倒断带自锁保护装置，用于皮带输送机发生断带事故时的监测和保护。断带检测装置检测皮带运行状况，当皮带输送机发生皮带断带事故时，倒断带自锁保护装置按事先设定的程序发出指令，控制断带抓捕器动作，同时发出切断输送机驱动电源的信号，制动住失速、下滑的皮带，将事故控制在初始阶段，防止造成重大财产损失和人身伤害，控制皮带输送机电机电源断电，防止皮带输送机传动滚筒与皮带之间产生磨擦。它主要适用于向上或向下运输的带式输送机，特别适用于大倾角、大运量、长距离强力型带式输送机。
2、结构特点

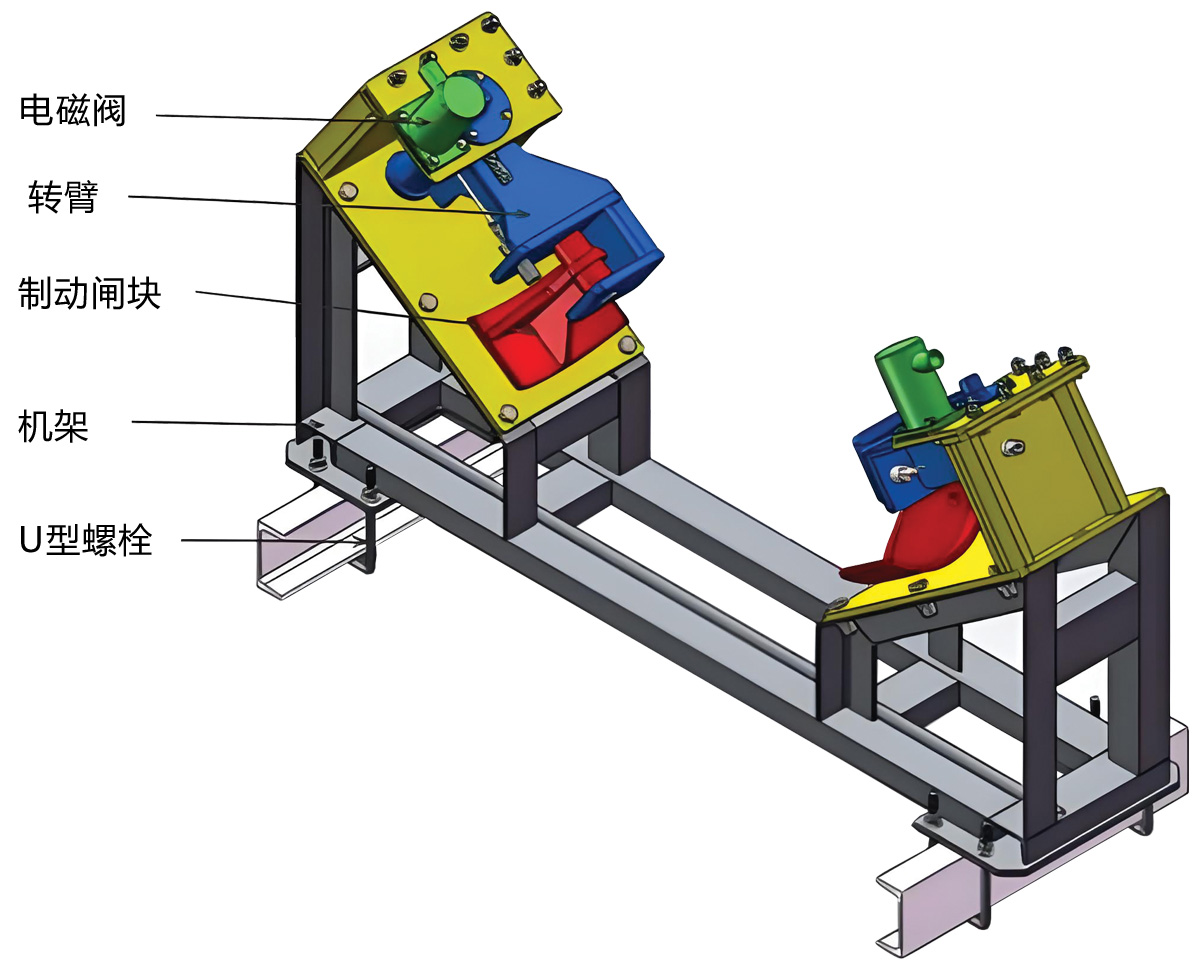

本倒断带自锁保护装置（如图 1）由主机、倒断带检测装置、电磁阀、抓捕机构等组成。抓捕机构（如图 1）由左、右对称两部分组成，断带抓捕器的结构采取凸轮压带方式，该方式的特点是体积小、结构紧凑， 抓捕皮带的拉力随着皮带下滑力的增大而增加，而且不占用用户的有效使用面积。本装置采用机电一体化设计，传感器检测灵敏度高，控制器由 PLC控制，性能稳定、工作可靠， 具有较强的抗干扰能力。

3、工作原理

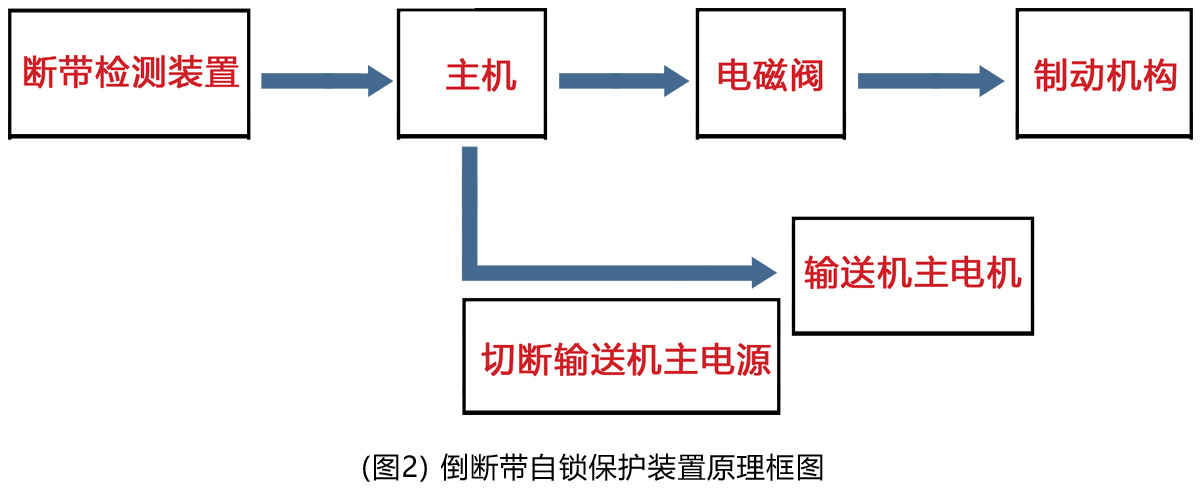

带式输送机用倒断带自锁保护装置工作原理，如图 2：
传感器采集输送带的运行参数并转化成电信号，主机进行数据处理后发出相应指令，当传感器检测到皮带断带时，主机发出抓捕指令，多台断带抓捕器的电磁阀同步动作，抓捕机构制动住失速的皮带，防止事故的扩大；同时切断皮带输送机控制回路电机电源。
